VMAX09をあちこち乗っていると何かしっくりこない時があり、

よく考えてみたら、、、何となく「クラッチレバーが遠い」ことに気が付きました。

小生は、ノーマルのレバーで1番近い≪4番≫を使っていましたが、

これでもレバーが遠く感じていました。

もっと近くするために考えた末、レバーそのものを改良いたしましたので、

紹介させていただきます。

今回は、駆動系のパーツの一部になりますので、
ある程度の加工の知識も必要になるかもしれません。

くれぐれも、改良される方の自己責任で加工していただいてください。


■クラッチレバーのレバー位置改良

小生の手が小さいのか?レバー位置が外国人向けなのか?
クラッチレバーのアジャスターを回して1番近く(4番の位置)してもまだ遠いクラッチレバー!
何とかしなくては?と思い、ドンドンドッカン!と改良を加えました。
ヽ( ̄▽ ̄)ノ ナハハ♪

初回ですので、ちょっと近すぎるような位置になってしまいましたが、
改良前に比べると格段に楽になりました。   ('-^*)/バッチリ!

まだ加工できる場所は3箇所もありますので、
町乗り用、高速用、ワインディング用、その他、の4ポジションにできると思います。
( ̄ー ̄)ニヤリ

どれくらいの位置が良いのか? 今後の調整の課題であります。。

びぃっふぉおう

あふたぁ

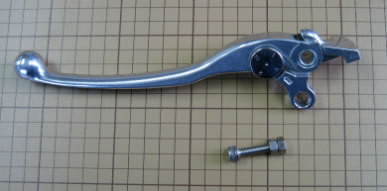

今回登場のクラッチレバーと最重要工具です

最重要工具   M6の6角穴つきボルト長さ30ミリ以上とナット

まず、レバーの圧入のカラーをはずします。

ベニヤ板などで浮かせてたたきやすくする

M6の6角穴つきボルトの頭の直径は10.8ミリ程度ですが、
もし使うボルトの頭の直径が11ミリを超えてしまうと、ボルトを圧入してしますので注意です。
この部分の穴径は11ミリですよ!

オィッ! ( ・_・)o/☆
っと叩くと圧入部分がはずれる予定です。

結構、ドカン!と叩きました。
オリャァ!! バキッ( `o´)ノ

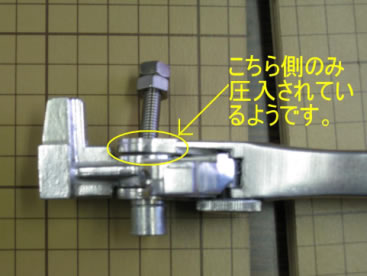

圧入されているのはレバーの裏側のみのようですから、裏側から叩くとはずしやすいようです。

はずれました     C=(^◇^ ; ホッ!

ここからは超アラワザかな?  ( ̄o ̄;) やっちゃう!


カシメ部分が緩んだら調整ノブの取り外しにかかります。
この時、クリック用のスプリングと鋼球が飛び出しやすいので注意ですぞ!
((((o゜▽゜)o))) ドキドキ♪

1.2.3.4.の幅によってレバーの位置が決まるようになっているので、
これを好みに合わせればよい事になります。
ヾ(´▽`*)ゝあーい♪
小生は3番のところを削りました。
なぜなら、4番を削ると、もし失敗の時にクラッチレバーが
使えなくなってしまうことを心配したからです。

アラ業、チカラ業、反則業!で好きな番号のところを≪平らに≫削ります。
お道具は、やすり、サンダー、フライス盤、レーザーカット、
そしてスペシューム光線、etc……なんでもOKです!
( ̄  ̄)………( ̄∇ ̄)ニヤッ

このようになりました。
慎重に・・・慎重に・・・ガリガリ君にお手伝いを頼んだ方が良いのかなぁ?

とにかく削る!削る!削りまくる!
このノブは銅下ニッケルメッキ製(まじめなメッキです)の鉄系の材質ですから、
ちょっとてこずるかもしれません。
パチッ☆-(^ー'*)bナルホド

希望の所まで削ったら、洗浄剤や洗剤などで削りクズを取っておきます。

今度は組み立てですよ~!   ハァーイ!L(´▽`L )

小生の使っているグリスです。

稼動部分にはちゃんとグリスを塗布します。 (-o-)/アイヨ~
たっぷり塗っておきました。

これは塗り過ぎかな?


調整ノブの組み立てをします。
はずした時の逆の順番で組み立てれるはずです。
クリック用のスプリングと鋼球も忘れずに入れてくださいね。
もう少しで完成です。   p(*^-^*)q がんばっ♪


調整ノブの外れ止めのカシメをします。

ドライバーを当てて、ハンマーで・・・・・・・( -o-)/☆ガチン!




最後の工程 全体の組み立てです。

元のように組み合わせて、カラーを挿入します。
この時、ダイヤル側から入れると入れやすいです。

カラーを抜いた時とは逆にカラーを打込みます。
このときに、打ち込みが足らないと取り付けができなくなるので、
キチンと打込み圧入をします。

当然、ツラから出ないように打ち込みが必要です。


ハイ!  お疲れ様でした。完成です。  あとは車両に取り付けて終了です。

完了!

(転載ここまで)

ふー・・・大作すぎて転載も結構大変です。

ということでいつもに増して実用重視なモディファイ術でした。
ちょっと勇気?は要りますが、意義は大きそうです。

《追記》
とある識者さんから下記のようなご指摘を受けました。
施工したいと思った人がいたら十分注意してください。
操作系のモディファイは安全面に関わります。

「アジャスタを削って、クラッチレバーを無理に近くすると、
マスターシリンダ側のピストン押し込み量が少なくなる=クラッチの切れ量が少なくなり
クラッチ切れは良くない方向になります。

もしシフト操作する際に、ギアを入れづらくなったりという
症状がでるようでしたら、元に戻してください
と「枯葉おにいさん」にご伝言願えませんでしょうか。」

《追記ここまで》
